Drill Pipe

Cijev za bušenjeje čelična cijev za bušenje sa iskrivljenim krajevima i zavarenim spojevima alata, proizvedena i pregledana prema API Spec 5DP tako da nabavka može zaključati prihvatanje, sljedivost i-pouzdanost izrade prije nego cijev stigne do platforme.

Kao proizvođač bušaćih cijevi, Octal Pipe se fokusira na kontrolisane tačke kvara-zavarivanje spojeva alata, integritet navoja i evidenciju o nivou isporuke-jer većina kašnjenja opreme počinje na spoju, a ne na tijelu cijevi., Bušaća cijev Octal Pipe se proizvodi u skladu sa st. za tjelesna tijela za cijevi API1-API Spec 5 DP. elemente i API Spec 7-2 za spojeve alata. Ovo osigurava mehaničku čvrstoću, preciznost dimenzija i zamjenjivost s međunarodnom opremom za bušenje.

U stvarnim uslovima kupovine, problemi sa bušaćim cijevima obično ne počinju niz bušotinu-već počinju snejasan opseg PSL/grade, neusklađeni spojevi/spojevi alata i nedostajući zapisi o inspekcijikoje usporavaju dolazne provjere i stvaraju{0}}odlaganja na strani opreme. Octal isporučuje API 5DP bušaće cijevi kaoprihvatanje-paket spreman: čisti RFQ ulazi (koristeći API RP 7G kao referencu za odabir), definiran opseg inspekcije i paket dokumenata koji kasnije smanjuje preradu i argumente.

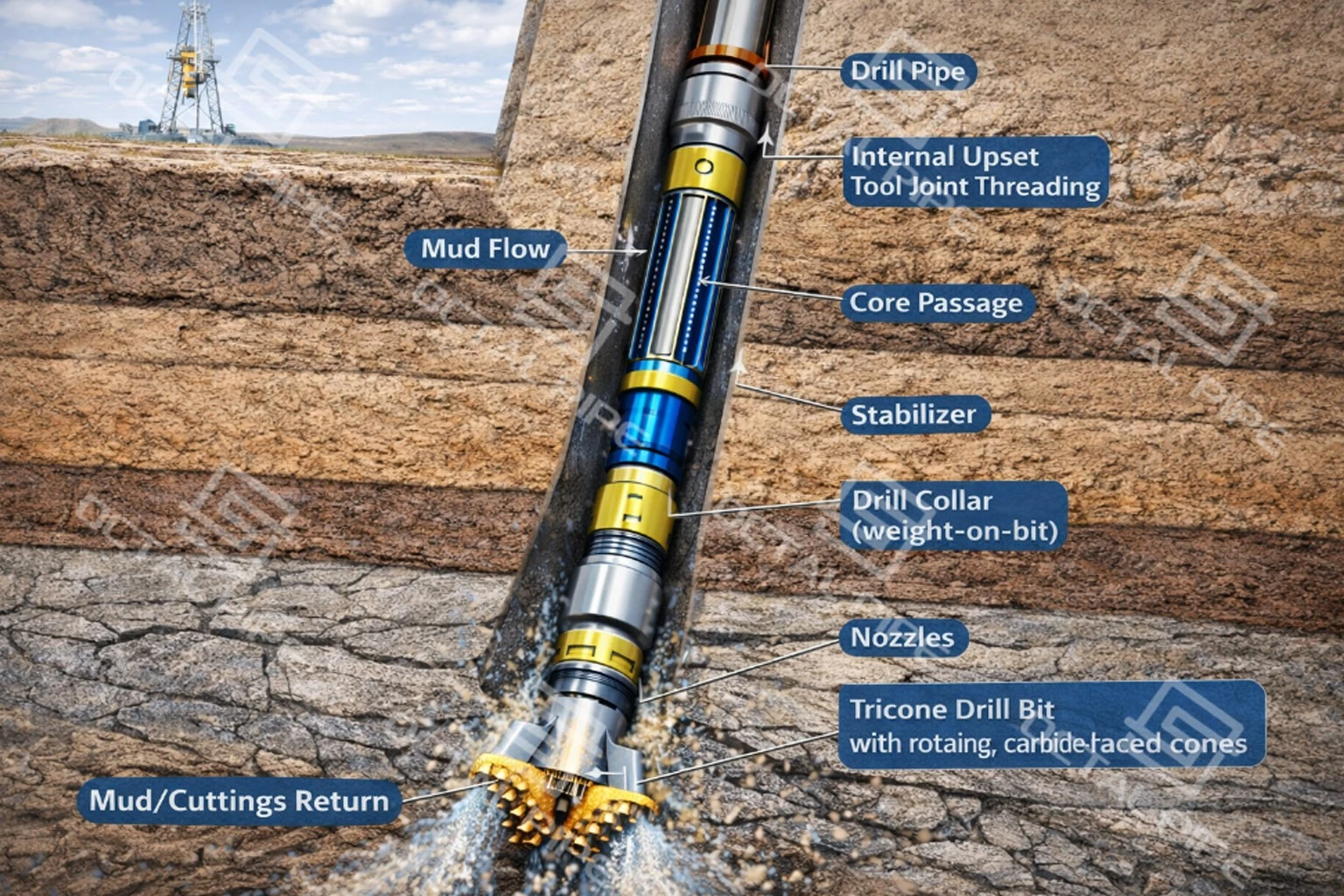

Bušaće cijevi su radni niz koji povezuje površinski rotacioni sistem sa svrdlom i sklopom donje rupe (BHA). U normalnom bušenju obavlja tri funkcije istovremeno. Prvo, prenosi obrtni moment i broj obrtaja u minuti sa gornjeg pogona ili rotacionog stola kroz spojeve alata-za okretanje svrdla. Drugo, nosi aksijalno opterećenje (težina-na-bit) i savijanje kako se putanja bušotine mijenja i niz dolazi u kontakt sa bušotinom. Treće, djeluje kao tlačni vod za tekućinu za bušenje: isplaka se pumpa niz bušaću cijev do mlaznica svrdla, a zatim se vraća u prsten za transport rezanja, kontrolira pritisak, hladi svrdlo i stabilizira rupu.

Budući da okolina u bušotini nije stabilno-stanje, bušaća kolona je konstantno izložena dinamičkim reakcijama koje se prikazuju na slici: aksijalnoj vibraciji i udaru (odbijanje bita), bočnim vibracijama i udaru (savijanje i kontakt sa zidom) i torzionim vibracijama. Torziona vibracija se može razviti u klizanje, gdje se svrdlo trenutno usporava ili zaustavlja dok se površinska rotacija nastavlja, a zatim se iznenada oslobađa-stvarajući visoki vršni moment i ubrzavajući zamor na spojevima i prijelaznim zonama. Vrtlog svrdla je bočna nestabilnost gdje se bit/BHA precesira oko središnje linije rupe; vrtlog naprijed i nazad opisuju različite obrasce rotacije/kontakta i mogu dovesti do brzog trošenja rezača i oštećenja spojeva. Zbog toga su izbor i inspekcija bušaće cijevi vođeni integritetom veze, konzistentnošću dimenzija i sljedivosti, a ne samo vanjskim vanjskim dijelom i debljinom zida.

Napravljen od strane proizvođača cijevi za bušenje prema API Spec 5DP, tako da nabavka može zaključati prihvatanje, zagrijavanje-do-sljedivost zglobova i-pouzdanost prije nego cijev stigne do platforme.

Veličine bušaćih cijevi

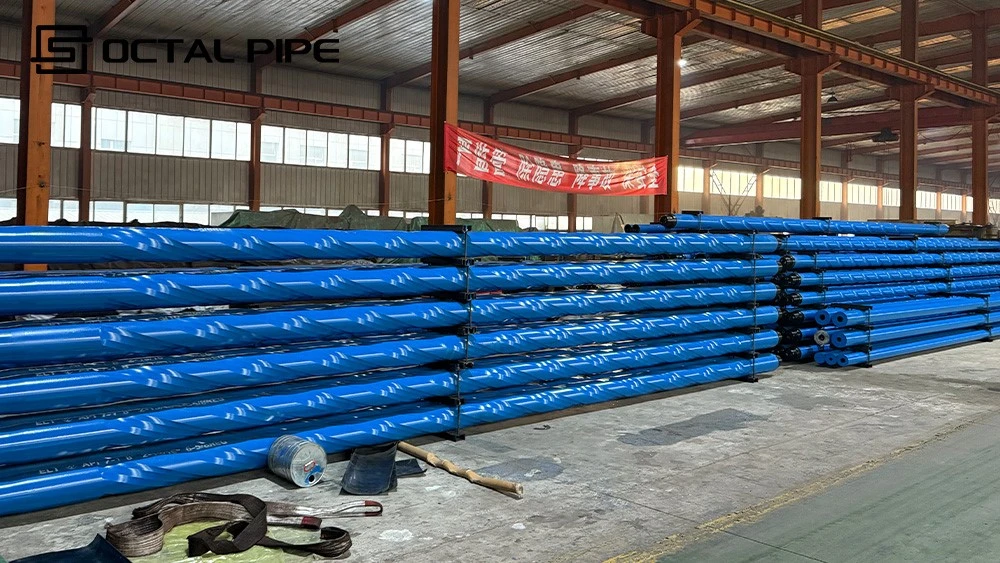

API 5DP specifikacija bušaćih cijevi (razine, veličine, spojevi)

• Odabir razreda: Uskladite E75/X95/G105/S135 sa očekivanim momentom, zatezanjem i programom dubine bušenja.
• Kiseli/korozivni bunari: Navedite tendenciju CO₂/H₂S tako da se opcije zaštite i opseg inspekcije mogu uskladiti (kada je navedeno).
• Kontrola rizika od povezivanja: Odaberite tip zgloba alata i{0}}pripravite praksu kako biste smanjili oštećenje i oštećenje ramena.
• Primanje jasnoće: Zahtijeva se zajednički-identifikacija nivoa + lista pakovanja za brzo računanje i prihvatanje dvorišta.

Octal Pipe slijedi strogu i sljedivu sekvencu proizvodnje kako bi garantirala mehanički integritet i otpornost na zamor:

1. Proizvodnja čelika i valjanje cijevi

• Bešavne cijevi od legiranog čelika (35CrMo, 40Cr, 4137H, 4145H) s kontroliranom hemijom.
• Kontinuirano livenje i bušenje osiguravaju ujednačenu strukturu zrna.

2. Uznemiravanje

• Krajevi cijevi se zagrijavaju i kovaju u oblike unutrašnjeg uznemiravanja (IU), eksternog uznemiravanja (EU) ili unutrašnjeg-vanjskog uznemiravanja (IEU).
• Uznemiravanje povećava površinu poprečnog{0}}poprečnog presjeka za zavarivanje spojeva alata, poboljšavajući snagu veze.

3. Toplinska obrada

• Kaljenje i kaljenje osigurava potrebnu čvrstoću tečenja/zatezanja (npr. S135 veći ili jednak 135.000 psi).
• Kontrolirani ciklusi peći osiguravaju ujednačenu tvrdoću po cijeloj dužini cijevi.

4. Zavarivanje trenjem

• Precizno -zavarivanje trenjem spaja spojeve alata na tijelo cijevi koje je narušeno.
• Zona zavara se podvrgava specijalnoj termičkoj obradi kako bi se postiglo bešavno metalurško spajanje.

5. Obrada i narezivanje navoja

• API 7-2 navoj (NC, IF, REG, FH) rezan sa CNC preciznošću.
• Fosfatni premaz i bakreni premaz se nanosi kako bi se smanjilo nagrizanje.

6. Hardbanding & površinska zaštita

• Tvrdo vezivanje na bazi Fe-, Cr-karbida ili legure Nb povećava otpornost na habanje.
• Završni premaz sa inhibitorima rđe za zaštitu transporta/skladišta.

• Standardne veze:API NC, IF, FH, REG
• Premium veze:XT™, HT™, dupli-navoji za ramena (za obrtni moment i otpornost na zamor)
• Hardbanding:Nosite{0}}zaštitne slojeve nanesene na spojeve alata, smanjujući učestalost zamjene poda.
• Površinski tretmani:Bakarno prevlačenje, fosfatiranje, premazi protiv -glučenja.

API 5DP spojevi bušaćih cijevi i spojevi alataodlučite hoće li se vaša žica glatko nadoknaditi na platformi-ili će se pretvoriti u doradu i vrijeme čekanja. Većina "problema na lokaciji" dolazi iz jedne od tri praznine u nabavci:pogrešna oznaka veze, dimenzije spoja alata koje ne odgovaraju alatima za rukovanje, ilinedostaje dokaz kontrole niti.

Šta staviti na PO (tako da Octal može da ga isporuči kao odgovarajući sistem):

• Vrsta veze:NC / IF / REG / FH (ili vaš tačan standard flote)
• Pin/box plan:potvrdite orijentaciju pin/box i sve potrebe za skretnicom
• Granice spoja alata:OD spoja alata + ograničenja prostora / područja dizala
• Opcije nošenja (samo ako je potrebno):tvrdo vezivanje, unutrašnji premaz, anti-praksa protiv gnječenja
• Obim zaštite:uključeni štitnici niti (igla i kutija)

Kako Octal smanjuje probleme (specifične, a ne generičke):

• Potvrđujemoplan povezivanja i ograničenja spojeva alata prije proizvodnjetako da se isporučena cijev poklapa sa vašom praksom ugradnje, a ne "podrazumevani" navoj.
• Svaka pošiljka uključujesljedivost + dimenzionalni zapisi, idokazi mjerenja niti kada je navedeno-tako da se dolazna inspekcija može odjaviti bez traženja e-pošte.
• Zaštita navoja i stabilno uvezivanje tretiraju se kao dio kontrole rizika prihvatanja, jer većina problema-upravljanja počinje u rukovanju, a ne u metalurgiji.

nabavka-prva + oktalne kontrole:

Oštećenje{0}}poda opreme obično dolazi od neusklađenih alata za rukovanje, neispravne postavke hvataljke ili nekontrolisanog{1}}upravljanja. Octal Pipe isporučuje bušaću cijev sa opcijama povezivanja (NC/IF/REG/FH i premium dvostruko-rame) i površinskim tretmanima (fosfatiranje/bakrenje) tako da niz radi čisto sa standardnom opremom za rukovanje.

Referentna veličina bušilice za slavinu (za narezivanje u radnji, a ne bušaće cijevi za naftno polje)

Sljedeći upiti "veličina svrdla za cijevi" odnose se na veličine svrdla za slavine koje se koriste za rezanje NPT navoja u radionici; nisu bušaće cijevi OD/specifikacije spoja. Za brzu referencu: 1/8″ NPT bušilica za slavinu je uobičajena11/32″ (0,344″ / 8,73 mm), 1/4″ NPT je7/16″ (0,438″ / 11,11 mm), a 3/8″ NPT je37/64″ (0,578″ / 14,68 mm)-uvijek provjerite tačnu seriju niti i postotak navoja prema tabeli proizvođača slavine.

Različiti tipovi bušaćih cijevi su dizajnirani za specifične uvjete bušotine:

• E75:Prinos veći ili jednak 75.000 psi. Pogodno za plitke/srednje{3}}bušotine.
• X95:Prinos veći ili jednak 95.000 psi. Opća{3}}namjena sa boljom žilavošću.
• G105:Prinos veći ili jednak 105.000 psi. Koristi se u dubljim bunarima ili većim opterećenjima.
• S135:Prinos veći ili jednak 135.000 psi. Potreban za duboke bunare i HPHT uslove.

Ključni mehanički parametri (po API 7-1 / 5DP):

• Vlačna čvrstoća:Provjereno destruktivnim ispitivanjem za svaki stepen.
• Čvrstoća na udar:Charpy V- testovi na kritičnim temperaturama.
• Kontrola tvrdoće:Zglobovi alata 285–341 HB tipični; tvrdoća tijela strogo regulirana.
• Performanse zamora:Zona zavarenog spoja alata/tela testirana na otpornost na ciklično opterećenje.

Nabavka ne zahtijeva "strogi QA" formulaciju. Trebašnumerički kriterijumi prihvatljivostii apaket dokumenatakoji pokazuje izmerene rezultate. Za API 5DP bušaće cijevi (PSL-1 / PSL-2 / PSL-3), Octal usklađuje opseg inspekcije s vašimPO/ITP, zatim isporučuje zapise koji odgovaraju provjerama koje vaši inspektori stvarno vode.

EN 10204 3.1/3.2 paket dokumenata (kada je navedeno):MTC/CMTR sa toplotnim brojem, hemijom, mehaničkim rezultatima i mapiranjem sljedivosti na listu otpreme.

Octal Pipe zaliheAPI 5DP bušaća cijevza programe bušenja u kojima je kupcima manje stalo do "bušaće cijevi općenito", a više o tomekompatibilnost veze, rizik od zamora i papirologija prijemato neće usporiti opremu.

Devijantne i usmjerene bušotine (gdje se prvo pokazuju zamor i trošenje zglobova alata)

Doglegs i ponovljeni ciklusi kažnjavaju veze. Najčešća greška pri kupovini je naručivanje cijevi bez zaključavanjaplan povezivanja + ograničenja spoja alata, zatim otkrivanje nekompatibilnosti tokom šminkanja-.

• Octal Pipe pristup:potvrditi tačnu oznaku veze i ograničenja spojeva alata u narudžbenici, zatim podržati prihvatanje sa inspekcijom navoja/mjernim dokazom kada je navedeno, tako da "neće nadoknaditi" ne postane vremenski problem-.

Offshore i više{0}}logistika za rukovanje (gdje se niti oštećuju prije nego što itko primijeti)

Kada se cijev podiže, postavlja i prenosi više puta, "izgleda dobro po dolasku" često se pretvara u oštećenje igle/kutije koje se pojavljuje samo na platformi.

• Octal Pipe pristup:tretirati zaštitu kao dio QA-štitnici navoja + stabilno uvezivanje + jasna oznaka po veličini/razredu/dužini-tako da vaše prijemno dvorište ne miješa specifikacije i da vaša posada ne rješava probleme prilikom transporta.

Kiseli servis / korozivni fluidi za bušenje (gde unutrašnja korozija postaje skriveni trošak)

U bunarima saH₂S/CO₂, visoki hloridi ili agresivni fluidi za bušenje, kvarovi bušaće cijevi često počinju kao unutrašnja korozija ili udubljenja mnogo prije nego što niz "izgleda loše" izvana-a zatim se pokažu kao prerano odbacivanje tokom inspekcije ili neočekivani zastoj.

• Octal Pipe pristup:mi obuhvatamo narudžbu oko vašeg stvarnog okruženja (pokretači fluida/korozije + temperatura), a zatim isporučujemo API 5DP bušaće cijevi sainspekcija{0}}spreman paketkoji podržava prihvatanje (MTC/CMTR + mehanički rezultati, plusNDT i opcije unutrašnjeg premaza kada su navedene u PO/ITP), tako da se korozivne-kupovine usluga ne oslanjaju na nagađanje.

Za EPC i poređenje izvođača bušenjaKineski proizvođači bušaćih cijeviidobavljači bušaćih cijevi, odluka se obično svodi na disciplinu sljedivosti (mapiranje topline-u-zajedničku), zaštitu veze tokom transporta i da li se QA zapisi mogu direktno pohraniti u sistem projekta (kada je navedeno u PO/ITP).

1. Kvaliteta zavarivanja spojeva alata (pravo strukturalno žarište)

2. Bušaća cijev rijetko pokvari u sredini tijela, prvi-problemi se obično koncentrišu okospoj alata / područje zavarivanjajer nosi-cikluse, obrtni moment i savijanje. Octal Pipe kontrolira ovo tako što tretira spoj alata kao proces-kritičan korak, a ne dodatak robi-, a zapisi o otpremi povezuju rad spoja alata sa setom tako da se prihvatanje ne oslanja na "izgleda u redu."

3. Toplinska obrada i konzistentnost kvaliteta (zašto "API 5DP" još uvijek treba dokaz)

4. Kupovina API 5DP cijevi za bušenje nije samo kupovina etikete-već kupovinaponovljive mehaničke performanseserija do serije. Octal Pipe održava dosljednu nabavku kvaliteta kroz kontroliranu obradu i isporučuje mehaničke rezultate u paketu dokumenata, tako da nabavka može biti odobrena uz dokaze, a ne obećanja dobavljača.

5. Strojna obrada navoja i disciplina mjerenja (proizvedena je-pouzdanost šminke)

6. Većina kašnjenja opreme dolazi od navoja: nagrizanja, lošeg uklapanja ili oštećenja koja su se mogla spriječiti. Octal Pipe tretira kontrolu navoja kao kvalitet proizvodnje-navoji su zaštićeni u rukovanju i, kada vaš PO/ITP to zatraži, isporuka uključujedokazi za mjerenje nititako da tim koji prima može odjaviti bez rasprave.

7. Pakovanje kao dio kvaliteta procesa (jer otprema može uništiti dobru cijev)

8. Čak se i savršeno napravljena cijev može "pokvariti" u logistici. Zato Octal Pipe tretira protektore, stabilnost paketa i označavanje po veličini/gradnji/dužini kao dio kontrole procesa-tako da je ono što dobijete spremno za pokretanje, a ne "treba sortiranje i ponovnu provjeru."

Kada nabavite bušaću cijev za prodaju za aktivni program, najbrži način da izbjegnete odbijanje "neće nadoknaditi" je da je navedete kao odgovarajući sistem, a ne generičku cijev. Navedite OD/WT i domet (R1/R2/R3), razred (E75/X95/G105/S135) i tačnu oznaku veze (NC/IF/REG/FH ili premium duplo-rame), a zatim dodajte ograničenja spojeva alata (OD/prostor hvataljke) i zahtjeve za zaštitu za rukovanje i dvorište. Ako vaša PO/ITP zahtijeva dokaze, pozovite evidenciju unaprijed-rezultate odstupanja (veličina trna + prolaz/neuspjeh), mjerenje navoja i NDT opseg samo kada je navedeno-tako da pošiljka stigne "odobrenje-spremna" umjesto da pokrene dodatne cikluse inspekcije.

Kontaktirajte sada

Ova stranica pokrivanaftno polje API 5DP bušaća cijevza žice za bušenje. Tabele veličina bušilica za slavine za NPT navoje su zasebna tema strojne obrade i nisu dio nabavke cijevi za bušenje.

FAQ



Koja je razlika između API 5DP i API RP 7G za kupovinu bušaćih cijevi?

API 5DPjestandard kupovine i prihvatanjaza proizvodnju bušaćih cijevi/inspekciju.API RP 7Gse više koristi kao areferenca za odabir(koje ulazne podatke treba uzeti u obzir za članove bušotine i radne granice). U RFQ-ima, koristite 5DP za zaključavanje prihvatanja i koristite 7G razmišljanje kako biste izbjegli pogrešnu-klasu/pogrešnu-kupnju veze.

Šta da navedem kada kupujem API 5DP bušaće cijevi kako bih izbjegao kašnjenje-bočne izrade-bušaća?

NavediteOD/WT + domet (R1/R2/R3), razred, i to tačnooznaka veze(NC/IF/REG/FH) plusgranice spojeva alata(OD/razmak za hvataljke). Dodajštitnici navojai jasno navedite sve potrebne inspekcije (npr. mjerenje navoja/NDT) u narudžbenici tako da se ništa ne "pretpostavlja".

Koje dokumente treba dobiti uz API 5DP bušaće cijevi za ulaznu inspekciju?

minimalno:MTC/CMTR (sljedivost), zapisi dimenzija/pravosti, i lista pakovanja mapirana poveličina/razred/dužina. Ako vaš PO/ITP to zahtijeva, dodajtedokazi za mjerenje niti, plusNDT/hidrotest/izvještaji o uticajusamo kada je navedeno-pa je prihvatanje zasnovano na dokazima-a ne na e-mailu-.

Kako da odaberem spojeve i spojeve alata za programe bušenja sa odstupanjima ili velikim{0}}momentima?

U radu sa odstupanjima/visokim-momentom, kvarovi i kašnjenja obično počinju odspoj / spoj alatapodručje, a ne tijelo cijevi. Odaberite spojeve koji odgovaraju vašem standardu opreme/flote, zatim zaključajte ograničenja zglobova alata i zahtjeve za rukovanje (protektori/pakovanje) kako biste smanjili oštećenje navoja i-odbacivanje; zatražite dodatne zapise o inspekciji kada vaša istorija kvarova to opravdava.

Certifikati



CE certifikat

ISO 9001 sertifikat

API Q1 certifikat

ABS sertifikat

AP-5L certifikat

API-5CT certifikat



OD raspon: 2 3/8" – 6 5/8"

ocjene: E75, X95, G105, S135

dužine: R1 / R2 / R3

Vrste uznemirenja:IU, EU, IEU

Veze:NC, IF, REG, FH, premium opcije

Prijave:Duboke bušotine, HPHT, priobalno, usmjereno bušenje
