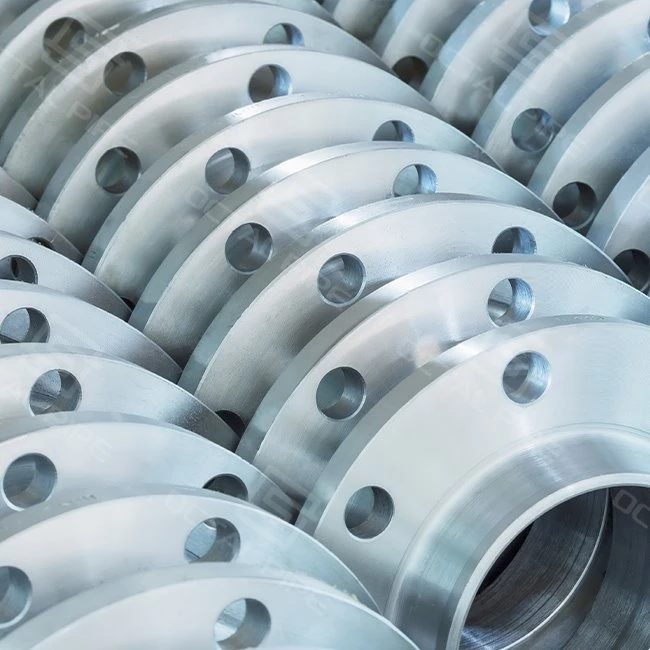

Prirubnica za zavarivanje

A zavariti vratnu prirubnicuse obično bira kada se očekuje da veza nosi više od pritiska. U stvarnim projektima, kupci ga biraju jerkonusna glavcina + ceo -zavareni vratdaju glatkiji prijelaz naprezanja s prirubnice na cijev, što pomaže u sistemima izloženimciklusi pritiska, termalne fluktuacije, vibracije, teške-zidne cijevi ili stroži zahtjevi za inspekciju.

Za nabavku, ovo nije samo izbor stila prirubnice. Obično se radi o odluci opouzdanost spoja, poravnanje provrta, integritet zavara i dugotrajna{0}}stabilnost servisa. Prirubnica za zavarivanje koja odgovara ispravnojstandard, oblaganje, provrt, raspored i materijalobično će stvoriti manje problema-prilagođavanja od prirubnice odabrane samo prema nominalnoj veličini i klasi.

Kada kupci tražespecifikacija prirubnice vrata za zavarivanjeilistandardna prirubnica vrata za zavarivanje, oni obično ne traže samo da vide da li je proizvod na zalihama. Ono što zaista treba da potvrde je da li će prirubnica biti u liniji saklasa projektne linije, raspored cijevi, tip oblaganja, razred materijala i obim inspekcijeveć definisano na crtežu ili narudžbini. U stvarnoj kupovini, većina problema ne dolazi od "bez isporuke" -, već zbog detalja koji nisu ranije zaključani, kao što je pogrešan provrt za zid cijevi, netačna obrada ili nedostajući zahtjevi za dokumentima koji kasnije usporavaju odobrenje i instalaciju.

Praktični opis kupovine trebao bi definirati prirubnicu kroz ove kontrolne točke:

Jači RFQ red se obično piše ovako:

ASME B16.5, prirubnica za zavarivanje, NPS 4, klasa 600, RF, ASTM A105, provrt za cijev Sch 80, potreban MTR, količina ___

To je mnogo sigurnije od jednostavnog pisanja "prirubnice vrata za zavarivanje od 4 inča", jer kontrolira točke koje obično izazivaju nesuglasice:oblaganje, šibica, materijal,iobim dokumenta.

A zavariti vratnu prirubnicuse obično bira kada se očekuje da će linija rukovativiši pritisak, povišena temperatura, ponovljenotermalni biciklizam, vibracije, iliteža{0}}zidna cijevgdje je pouzdanost spojeva važnija od praktičnosti izrade. U stvarnim projektima, obično se koristi u dalekovodima za naftu i gas, rafinerijama i petrohemijskim cjevovodima, priobalnim modulima, kotlovskim sistemima, priključcima za{1}} posude pod pritiskom, parnim servisima i drugim kritičnim procesnim ili komunalnim vodovima.

U ovim uslugama, prirubnica nije samo tačka spajanja. Direktno utiče na:

• prijenos opterećenja
• integritet zavara
• dugoročno-stabilnost zaptivanja

Iz perspektive kupca, vrijednost prirubnice zavarenog vrata postaje mnogo jasnija kada je cijena kvara visoka. Curenje na grani pod visokim-pritiskom, ponovljeni radovi uzrokovani lošim poravnanjem ili dodatna korekcija zavara tokom postavljanja-mogu lako koštati više od same prirubnice.

Njegove glavne prednosti proizlaze iztapered hubisučelo{0}}zavareni vrat, koji pomažu u stvaranju glatkijeg prijelaza između prirubnice i cijevi. U praktičnom smislu, to znači:

• boljeporavnanje provrta
• manje nagle promjene presjeka na području zavara
• poboljšana pogodnost zaciklična uslugailinije{0}}osjetljive na vibracije
• bolji pristup zavarivanju za inspekciju
• pouzdanijiradiografski pregled
• jačikontinuitet cijevi-do-prirubnice

Zbog toga inženjeri često preferiraju prirubnice za zavarivanje za zahtjevnije sisteme cjevovoda gdje je-pouzdanost dugotrajne usluge važnija od jednostavne brzine instalacije.

Odabir materijala treba da prati stanje usluge, a ne samo zalihe ili cijenu. Za prirubnice vrata za zavarivanje, materijal treba da odgovara vrsti cijevi, projektnoj temperaturi, okruženju korozije i zahtjevima za inspekciju/dokumentaciju projekta. Prirubnica može biti dimenzionalno ispravna, ali ako materijal ne odgovara klasi linije, i dalje je odbijena stavka.

općenito,ASTM A105koristi se za standardne cijevi od ugljičnog čelika u normalnim uvjetima rada.ASTM A350 LF2je poželjan za upotrebu na niskim{0}temperaturama gdje je otpornost na udar bitna. Za cijevi od legure na višim{2}}temperaturama, kupci obično specificirajuF11, F22 ili F91da ostane usklađen s materijalom cijevi i radnim stanjem. U korozivnoj službi,F304 / F316su uobičajene opcije od nerđajućeg čelika, dokduplex / super duplexklase su prikladnije kada su potrebne i otpornost na hlorid i veća čvrstoća. AtOctal Pipe, ova vrsta podudarnosti materijala je jedna od osnovnih kontrolnih tačaka u ponudi prirubnica i pregledu narudžbi, jer kvaliteta materijala direktno utiče na odobrenje, kompatibilnost zavarivanja i pouzdanost konačne usluge.

Jednostavan primjer: za vod za paru, odabir prirubnice nije samo u vezi sa veličinom i klasom - materijal također mora ostati stabilan na temperaturi, tako da su legure poputF11iliF22može biti potrebno umjesto ugljičnog čelika. Za liniju niske{1}}temperature, koristiteA105umjestoLF2može stvoriti rizik od žilavosti iako su oba od kovanog ugljičnog čelika. Sa stanovišta nabavke, pogrešna klasa materijala obično uzrokuje veće probleme od pogrešnog tipa prirubnice, jer utiče na odobrenje, kompatibilnost zavarivanja i konačno prihvatanje projekta.

Ukratko, kupci se obično sele uzavarivanje vratne prirubnice u odnosu na klizanje{0}}odabir kada sistem postane zahtjevniji i rizik od curenja, zamora ili ponovnog održavanja postaje teže zanemariti.

Thesimbol prirubnice vrata zavarivanjaje važno na crtežima, specifikacijama i RFQ-ima jer mnoge greške u citatima počinju nejasnom ili nepotpunom notacijom prirubnice.

U projektnim dokumentima najčešći kratki oblici su:

• WN= Vrat za zavarivanje
• WNRF= Zavariti vrat sa podignutim licem
• WNRTJ= Spoj za zavarivanje vratnog prstena
• LWN= Dugački zavareni vrat
• RWNili se mogu koristiti opisni tekstovi za smanjenje konfiguracije vrata zavara u zavisnosti od prakse crtanja

Ključna stvar za kupce je da sam simbol nije dovoljan. "WN" identificira tip prirubnice, ali ne definiraklasa, oblaganje, provrt, materijal,ilistandard. Bilješka o crtežu na kojoj piše samo "WN prirubnica" i dalje ostavlja previše prostora za grešku u citatu. Simbol uvijek treba čitati zajedno s punim oblačićem.

Primjer crteža / opisa BOM-a:
WN, 6", klasa 600, RF, ASTM A105, ASME B16.5, provrt do Sch 80

Kupci tražetežina prirubnice vrata zavarivanjaobično pokušavaju riješiti jedan od tri problema:procjena tereta, planiranje dizanja/pakiranja,podrška{0}}izračun opterećenja. Važna stvar je da je težina prirubnice vrata zavarivanjane kontroliše samo veličina. Značajno se mijenja sa:

• nominalne veličine
• klasa pritiska
• gustina materijala
• geometrija čvorišta
• tip suočavanja
• veličina otvora/podudaranje rasporeda

A Prirubnica za zavarivanje vrata klase 150i aPrirubnica za zavarivanje vrata klase 1500na istom NPS-u se očigledno neće ponašati kao isti predmet u rukovanju ili otpremi. Prirubnica više-klase ima težu glavčinu, deblje tijelo i drugačiju geometriju kruga vijka, tako da težina brzo raste s klasom.
Težina prirubnice zavarenog vrata treba biti potvrđena iz primjenjive standardne tablice ili proizvodnog crteža, a zatim ponovo provjeriti u odnosu na stvarni materijal i konfiguraciju provrta prije nego što se donoše odluke o teretu ili podršci.

Za azavariti vratnu prirubnicu, o prihvatanju često odlučuje manje vanjski prečnik, a više da li jeborezapravo odgovara cijevi na koju će biti zavaren. Cijela svrha dizajna vrata za zavarivanje je stvaranje glatkog prijelaza od glavčine prirubnice na zid cijevi. Ako je taj provrt premali, prevelik ili jednostavno usklađen s pogrešnim rasporedom, zavarivač se gura u rad na korekciji polja kao što jeunutrašnje brušenje, miješanje provrta, visoko-nisko podešavanje ili kompenzacija profila zavara. To ne samo da usporava-uklapanje -, već može uticati i na konzistenciju šava, radiografsko prihvatanje i konačni put protoka na spoju.

Ovo postaje mnogo važnije nateška{0}}zidna cijev, projekti saviše rasporeda, smanjenje prelaza, RTJ usluga visokog{0}}pritiska, iliduge zavarene prirubnicespojen na mlaznice posude ili opreme. U tim slučajevima, neusklađenost provrta nije manja neugodnost u radionici. Može stvoriti unutrašnji korak na zavaru, povećati vrijeme korekcije poravnanja i prisiliti dodatnu mašinsku obradu ili brušenje koje kupac nikada nije planirao. Zato se ozbiljan RFQ ne bi trebao zaustaviti naNPS + klasa. Također treba navesti traženoraspored bušotine do cijeviili dajte metuunutrašnji prečnik, tako da prirubnica stiže spremna za stvarnu cijev kojoj mora odgovarati, a ne samo nominalnu veličinu na papiru.

Za ozbiljnu narudžbu prirubnice za zavarivanje, kupcima je obično više stalo do togamjerljive tačke prihvatanego o općim izjavama poput "visoke preciznosti".

Koristan fokus inspekcije obično uključuje:

• standard prirubnice i potvrda klase
• provjera tipa lica (RF / RTJ / FF)
• dimenzije provrta i glavčine
• krug zavrtnja i tačnost rupe za vijak
• završna obrada nazubljenom ili RTJ provjera utora
• potvrda označavanja
• sljedivost toplotnog broja do MTR
• PMI / UT / MT / PT gdje je potrebno

Prirubnica zavarenog vrata koja vizualno izgleda dobro može još uvijek stvoriti kašnjenja na mjestuprovrt, oblaganje ili dokumentine u skladu sa zahtjevima projekta.

Kontaktirajte sada

FAQ





01. Kako treba navesti prirubnicu zavarenog vrata u RFQ ili PO?

Uključistandard, veličina, klasa, oblaganje, materijal, raspored od bušotine do cijevi, inspekcija/dokumenti i količina. Ovo pomaže u izbjegavanju pogrešnog provrta, pogrešnog oblaganja ili neslaganja materijala.

02.Kada je prirubnica sa zavarenim vratom bolja od prirubnice-na naklizavanju?

Obično se preferira zaviši pritisak, viša temperatura, ciklični servis, vibracije i teža{0}}zidna cijev, gdje je potreban bolji prijenos naprezanja i poravnanje provrta.

03.Zašto je šibica provrta važna za prirubnicu zavarenog vrata?

Ako provrt ne odgovara rasporedu cijevi, možda će biti potrebno-dogradnjabrušenje, korekcija neusklađenosti ili podešavanje zavara, što usporava instalaciju i može uticati na prihvatanje inspekcije.

04.Kako odabrati materijal za prirubnice vrata za zavarivanje?

Materijal treba da pratiservisno stanje. A105uobičajeno je za standardnu ​​uslugu od ugljičnog čelika,LF2za niske temperature,F11/F22/F91za višu temperaturu iF304/F316 ili dupleksza korozivna okruženja.

05. Koje tačke inspekcije su najvažnije prije otpreme?

Kupci obično provjeravajuklasa, oblaganje, provrt, dimenzije glavčine, označavanje i sljedivost topline, plusMTR, PMI ili NDEako je potrebno.
